H Tipi Yük İskele Sistemi (Beton Altı)

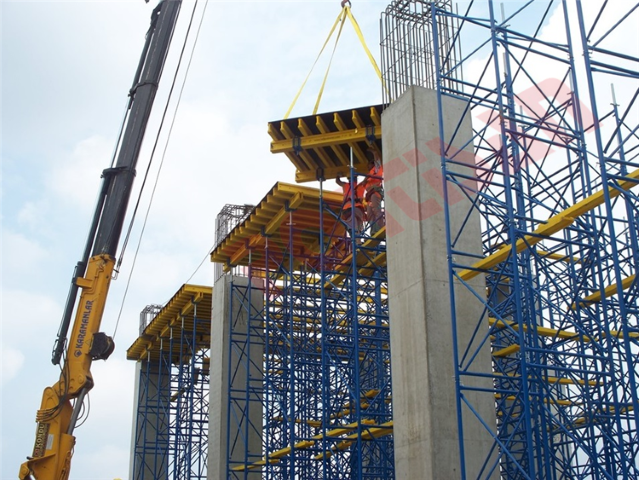

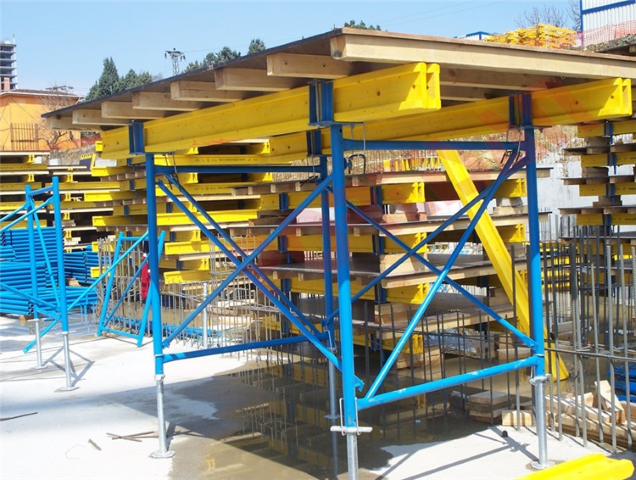

MASA TİPİ DÖŞEME KALIBI

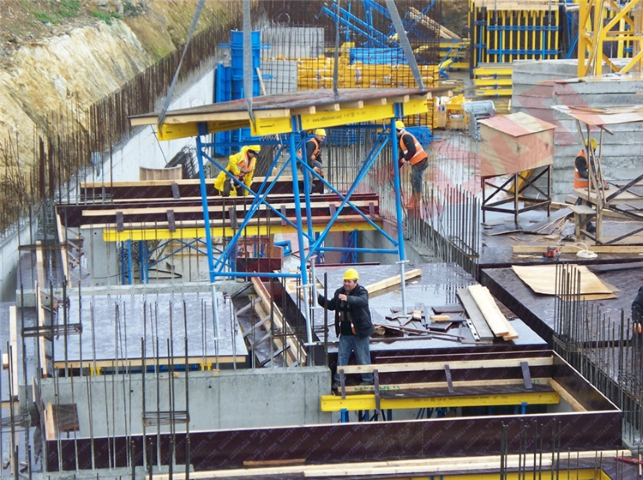

Masa tipi döşeme kalıp altı iskelesi olarak kullanımında sistem alt ve üst iki parçadan oluşur. Üst parça plywood tali taşıyıcı (ızgara) ana taşıyıcı (mahya) ve dört yollu başlıktan oluşur plywood vida ile tali taşıyıcılara bağlanır. Tali taşıyıcılar delikli ahşap bağlantı elemanlarıyla ana taşıyıcılara sabitlenir. Dört yollu başlıklar (krikolu veya borulu) da ana taşıyıcı kirişlere bağlantı parçalarıyla sabitlenip üst parça oluşturulur.Alt parçada çerçeveler diagonaller ve alt ayar milleri bulunur. Alt ayar milleri çerçevelere kriko maşası ile birleştirilir. Diagonaller ise çerçeveler üzerinde bulunan kilitli pimlere geçirilerek alt parça da oluşturulur. Alt ve üst parçalar pim ve kopilya vasıtasıyla birbirine bağlanarak masa tipi iskele tamamlanmış olur.

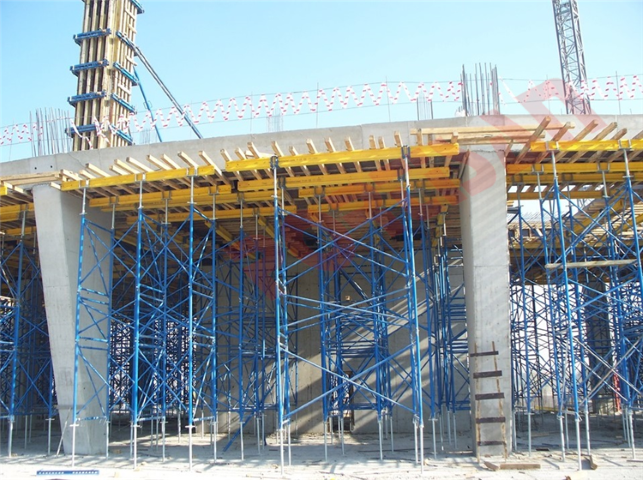

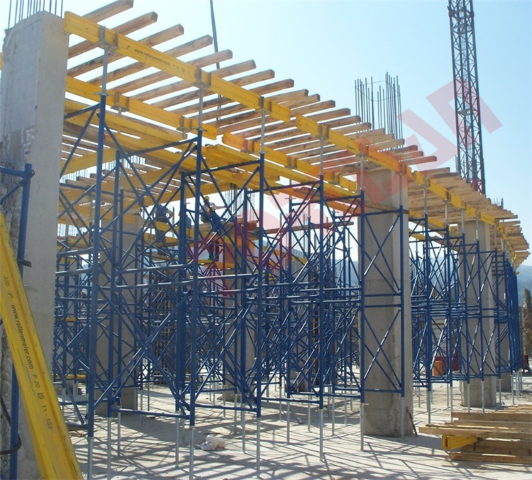

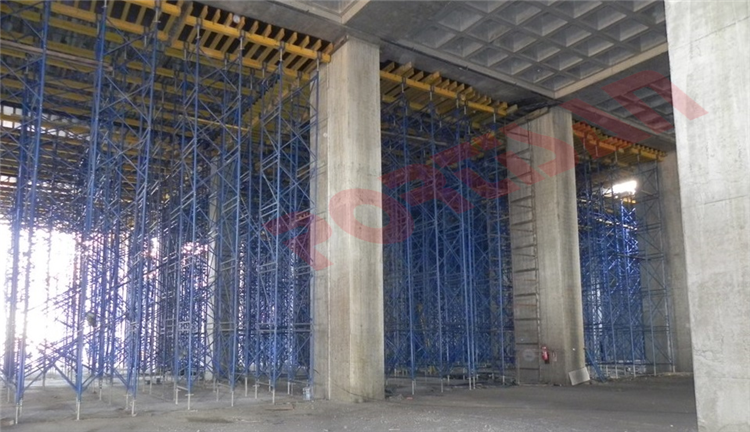

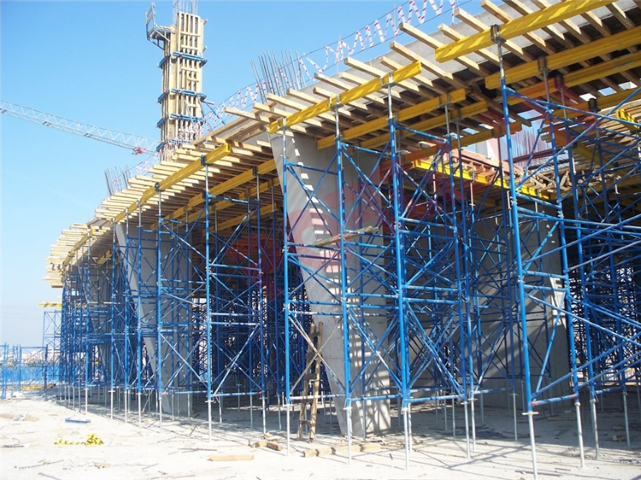

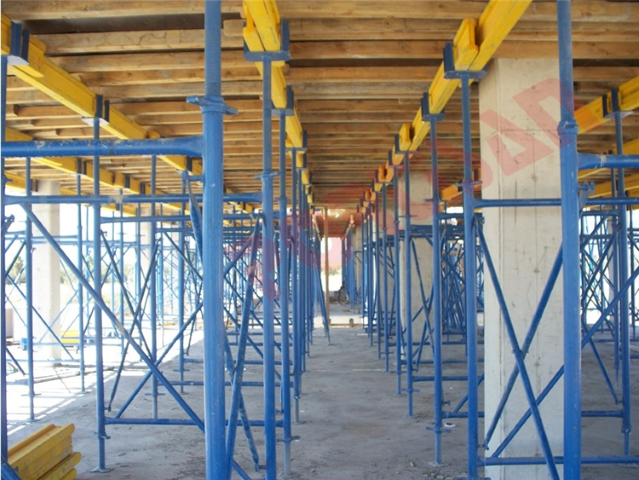

SERBEST H TİPİ DÖŞEME KALIBI

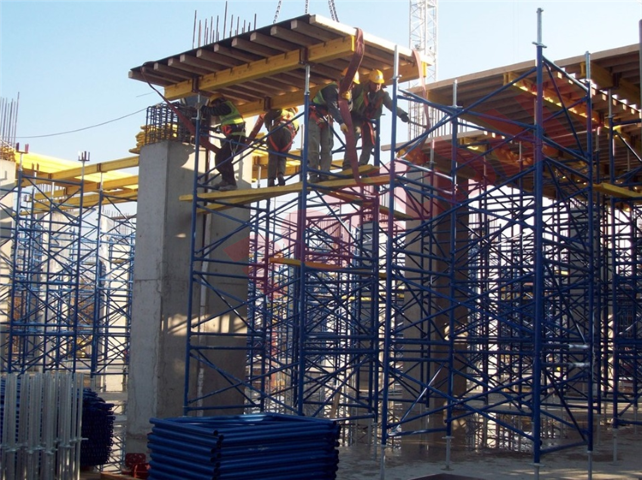

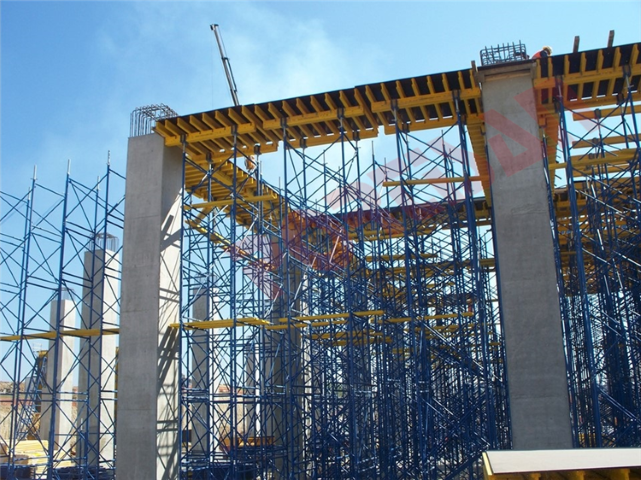

Ana taşıyıcısı h çerçevelerden oluşan yüksek taşıma kapasiteli bir taşıyıcı iskele sistemidir. Çerçeve elemanları ve çerçeveleri stabil olarak birleştiren diyagonal bağlantı elemanlarından oluşur. Çerçeveler üst üste eklenerek istenilen yükseklikte kule haline getirilebilir.
